| 品牌：SATEC | 型号：PM135 | 产地：以色列 |
| 类别：多功能功率表 | 输入阻抗：1 MΩ | 电流隔离：3500V AC |
| 重量：0.70kg | 工作范围：连续10A RMS | 应用：广泛 |
| 数量：100 | 湿度：0至95%，无冷凝 |

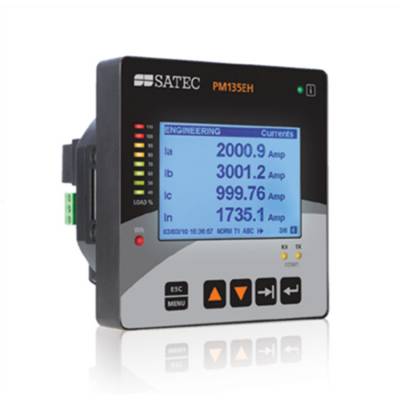

产品名称：SATEC多功能功率表PM135
产品型号：PM135
产品介绍:
PM135广泛集成在配电盘和SCADA系统中。通过添加独特的分时电价模块，EH模型满足了收入计量应用的需求。它还适用于公用变电站自动化，支持行业标准DNP 3.0、Modbus RTU和IEC 60870-5-101/104协议，以及I/O功能（使用数字输入/输出模块）。
PM135系列由两个基本模型组成，通过RS-485接口提供80多个电气参数的本地数字测量和100多个电气数据。
PM135具有3x2”/76x49mm背光LCD显示屏以及SATEC独特的条形图负载指示器。
性能特点
多功能三相功率表
真实RMS电压、安培数、功率、功率因数、中性电流、电压和电流的角度和不平衡、频率、对称组件等
安培/电压需求表
25、50、60和400 Hz测量值@3个十进制数字值
每个周期128个样本
计费/电能表（PM135E和PM135EH）
精度等级0.5S（可选0.2S）IEC 62053-22和IEC 61557-12（0.2）
四象限有功和无功电能多相静态表
三相总能量和每相能量测量；有功、无功和视在能量计数器
使用时间，4个汇总和电价能源/需求登记表x 8个电价，4个季节x 4种天数，每天8个电价变化，易于编程的关税日历时间表
HARMONIC分析仪（PM135EH）
总能量和电价登记的自动每日能量和需求概况日志
单个电压和电流谐波频谱和40阶谐波的谐波角
电压和电流THD、TDD和K因子
实时波形捕获
通过PAS软件实时监测“范围模式”波形
可编程逻辑控制器
嵌入式可编程控制器
16个控制设***；可编程阈值和延迟
继电器输出控制
1周期响应时间
事件和数据记录（PM135E和PM135EH）
用于时间戳事件和数据记录的非易失性存储器：48天用于2次每日TOU记录，每半小时写入4个参数，并在整个期间记录100多个事件
用于记录内部诊断事件和设置更改的事件记录器
两台数据记录器；定期可编程数据日志；自动每日能量日志和需求曲线
选型指南:
PM135P：提供电压、电流、功率和频率测量的基本型号
PM135E：提供上述所有功能，以及能量测量和数据记录（仅在某些地区可用）。
PM135EH：提供上述所有功能以及谐波分析
参数:
● 电压输入
安装：类别III
● 标称电压（L-N/L-L）：
57/100V交流
230/400V交流
400/690V交流
● 工作范围（L-N/L-L）：
直接输入和通过PT输入
15-480V交流/15-828V交流
400V：<0.4 VA的负载
120V：<0.04 VA的负载
持续承受1000V交流电压，2000V交流电压1秒
● 输入阻抗：1 MΩ
● 电线尺寸：不超过12 AWG（不超过3.5mm2）
● 电流输入（通过CT）
● 电线尺寸：12 AWG（max.3.5 mm2）
● 电流隔离：3500V AC
● ***次级
工作范围：连续10A RMS
负载：<0.2 VA@In=***（12AWG电线和1 m长）
过载耐受：1*** RMS连续，300A RMS
1秒（12AWG截面导线）
● 采样率测量
采样率128个样本/周期
● 电源
120/230V AC-DC选项
● 额定输入：
88-290V DC，负载9VA，
85-265V AC@50/60/400 Hz
● 隔离：1500V DC
● 对地输入：2500V AC
● 12V DC选项
额定输入：
9.5-18V DC，负载4VA
隔离：1500V DC
24/48V DC选项
额定输入：
18.5-58V DC，负载4VA
隔离：1500V DC
电线尺寸：max.12 AWG（max.3.5 mm2）
● 显示器
3x2”/76x49mm背光LCD显示屏
3色LED负载条形图（40-110%）
键盘6按钮
● 环境条件
工作范围：
-机组（单机）-30°C至70°C（-22°F至158°F）
-带附加模块的装置-30°C至60°C（-22°F至140°F）
● 储存温度：-40°C至85°C（-40°F至185°F）
● 湿度：0至95%，无冷凝
● 结构
重量：0.70kg（1.54磅）
尺寸[高×宽×深]：114×114×109mm（4.5×4.5×4.3”）
● 材料
外壳塑料PC/ABS混合物
前面板塑料PC
PCB FR4（UL94-V0）
端子PBT（UL94-V0）
连接器插入式聚酰胺PA6.6（UL94-V0）
纸箱和Stratocell包装盒
（聚乙烯泡沫）支架
标签聚酯薄膜（UL94-V0）
● 产地：以色列
