| 品牌：GRICES | 动作方式：单作用气缸 | 型号：CHM |
| 产地：意大利 | 类别：气缸 | 公称压力：12 MPa（连续运行） |
| 孔径：25-100 mm | 行程：高达4000毫米 | 杆：单杆或双杆 |
| 封装：厂家制定 | 数量：50 |

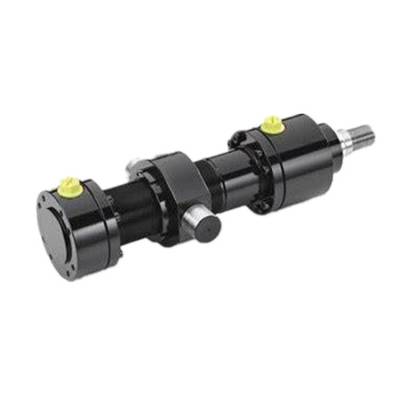

产品名称：GRICES气缸CHM
产品型号：CHM
产品介绍
CHM气缸系列，带可调接近传感器，源自CH系列，遵循****** 6020/2和DIN 24554。方形封头和拉杆的紧凑结构适用于各种工业应用，连续公称压力高达12 MPa。
性能特点
不锈钢管和带有集成永磁体的活塞使传感器能够测量杆的位置。这些传感器可用于执行循环序列或确定所需位置。
传感器沿横拉杆安装有可调节支架，可对其进行定位，以提供所有气缸冲程。当传感器探测活塞的集成永磁体时，电路发生换向。
有两种传感器可供选择：KPN型，具有高灵敏度和***电子寿命的电子传感器，“霍尔效应”，带3条电路电缆；KA型“里德效应”，适用于用2路电缆直接引导负载线路。
产品结构与细节
1、杆，镀铬钢
2、刮尘器，聚氨酯
3、杆密封，聚氨酯/PTFE
3.1、***杆密封（选项L），聚氨酯/PTFE
4、导套，铸铁
5、O型环+PBK，丁腈橡胶+聚氨酯
6、气缸头，钢
7、O型环+PBK，丁腈橡胶+聚氨酯
8、阀体，非磁性不锈钢
9、拉杆，钢
10、安全销，钢
11、缓冲，钢
12、圆环，钢
13、后缓冲衬套，青铜
14、自制动螺母，钢
15、后封头，钢
16、防滑PTFE
17、活塞密封，丁腈橡胶PTFE/聚氨酯
18、活塞，非磁性钢
19、钢制前缓冲套
20、垫片，钢
21、安全塞，钢
22、调整针，钢
23、O型环，丁腈橡胶
24、NBR锁紧螺母
25、位置指示器
26、传感器开关
可选功能与配件
固定或可调节的垫子
放气
棒材处理：镀铬、感应淬火和镀铬、镀镍
排水
技术参数
产地：意大利
标准：*** 6020/2和DIN 24554
可调接近传感器类型：
KPN“霍尔效应”IP67
KA“Reed effect”可调节接近传感器IP67
公称压力：12 MPa（连续运行）
压力：max.16 MPa
孔径：25-100 mm
行程：高达4000毫米
杆：单杆或双杆
杆直径：每个孔max.3个杆直径
13种安装样式参考：*** MP1–MP3–MS2–MT1–MT2–ME5–ME6–MP5–MX6–MX2–MX5–MX3–MX1
